| ● 适用于10-11 mbar超高真空环境 | ● 安装法兰：CF双刀口法兰，通孔 | ● 密封方式：铜垫圈密封 |
| ● 最高烘烤温度：200℃ | ● 可根据用户需求接受定制 | ● 可接受定制 |
| 品名 | 超高真空视窗挡板（VPS） | ||||||||||||
| 安装法兰 | CF35 | CF63 | CF100 | CF150 | |||||||||
| 法兰尺寸 | 毫米 | 70 | 114 | 152 | 203 | ||||||||
| 英寸 | 2.75 | 4.5 | 6.0 | 8.0 | |||||||||
| 适用最小内径 | 38 | 65 | 100 | 150 | |||||||||

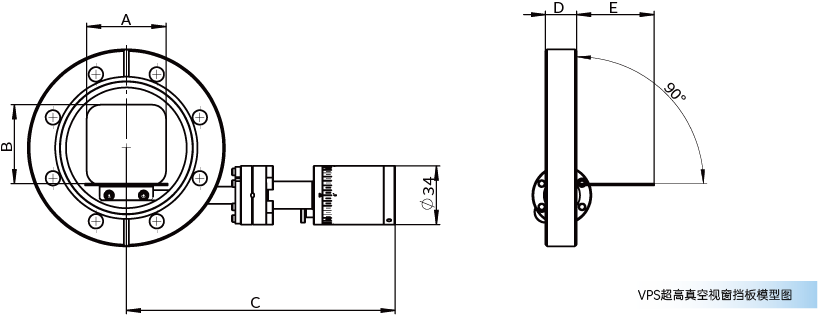

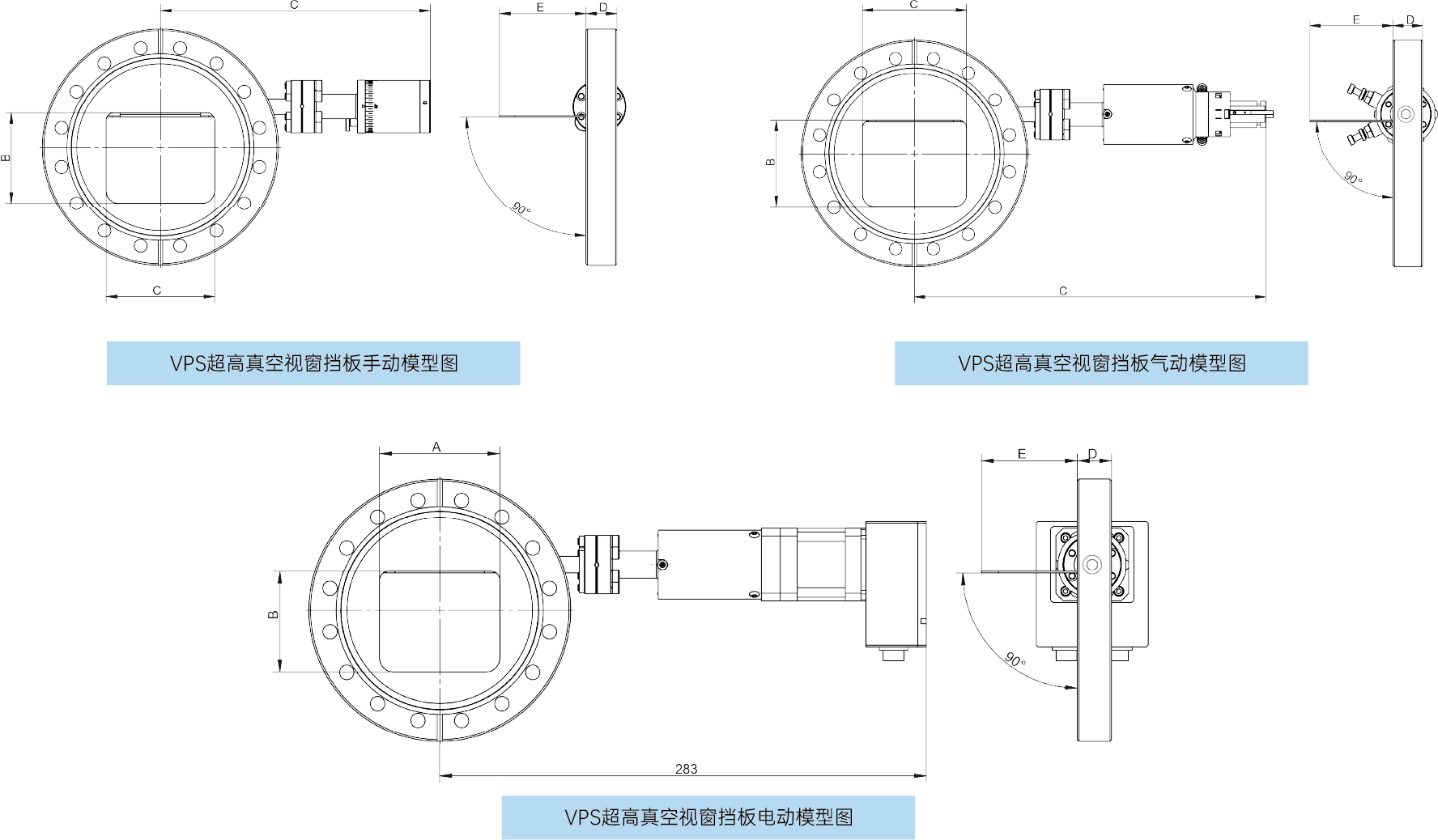

| A (mm) | 31 | 46 | 70 | 96 | |||||||||
| B (mm) | 26.5 | 46.5 | 58.5 | 90 | |||||||||
| C (mm) | 134 | 156 | 174 | 204 | |||||||||
| D (mm) | 18 | 18 | 20 | 21 | |||||||||
| E (mm) | 22 | 45 | 56 | 96.5 | |||||||||
| 重量 (kg) | 0.8 | 1.0 | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | 2.2 | 2.6 | 3.0 | 3.2 | 3.6 | |
| 驱动方式 | 手动 | 气动 | 电动 | 手动 | 气动 | 电动 | 手动 | 气动 | 电动 | 手动 | 气动 | 电动 | |
| 型号 | VPS35ST-R | VPS35ST-P-R | VPS35ST-A-R | VPS63ST-R | VPS63ST-P-R | VPS63ST-A-R | VPS100ST-R | VPS100ST-P-R | VPS100ST-A-R | VPS150ST-R | VPS150ST-P-R | VPS150ST-A-R | |
| 订购编码 | 3048000001 | 3048010001 | 3048020001 | 3048000007 | 3048010002 | 3048020002 | 3048000008 | 3048010003 | 3048020003 | 3048000005 | 3048010004 | 3048020004 | |
收到资料后，我们的销售人员/产品工程师将与您联系
部分产品可根据您的需求定制
您的资料将全程保密
