产品概述 Product Overview

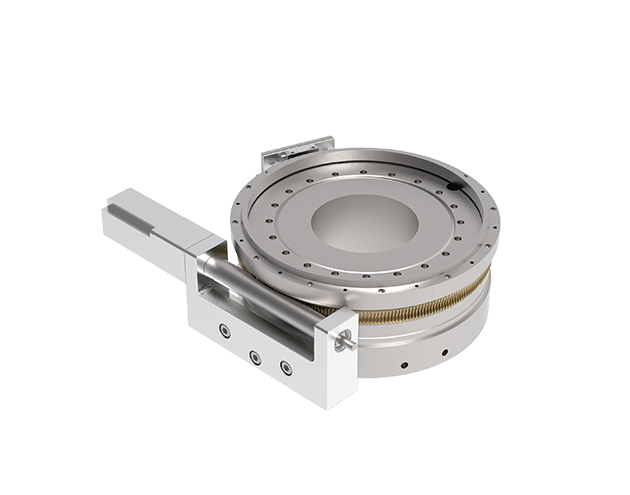

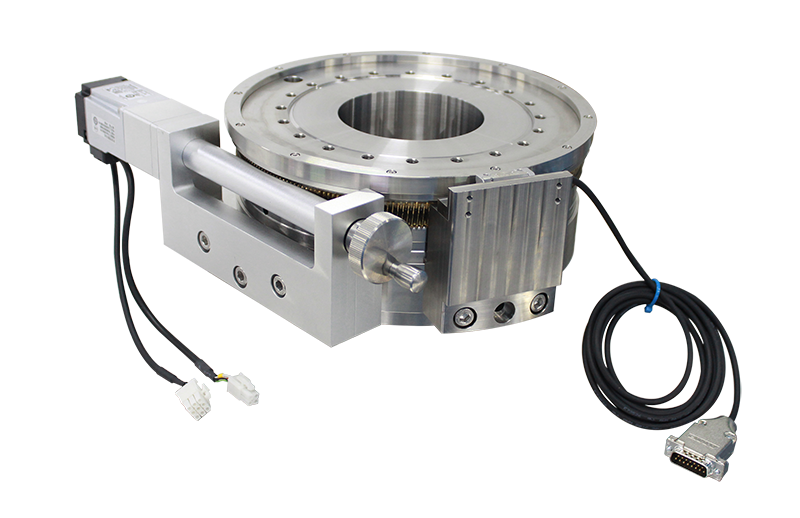

高精度差分旋转驱动通过使用交叉滚子轴承,可以大为提高旋转驱动的精度和刚度。该产品结构具有完整的内外套圈,轴承可直接安装在旋转固定端上而无需任何固定板和外壳。因此,在维持旋转驱动旋转体与固定法兰之间的距离的情况下,可以增加轴承厚度或轴承内滚动元件的尺寸,而性能几乎完全不受轴承安装影响。从而允许在紧凑的超高真空旋转驱动中安装一个光电编码器,利用伺服电机驱动蜗轮蜗杆和精密的旋转编码器进行位置反馈,使紧凑型超高真空旋转驱动具有很高精度。较大的滚珠则提高了超高真空旋转驱动的刚度。
规格说明 Specification
● 伺服马达驱动
● 交叉滚子轴承
● 旋转范围:±175°
● 可承受大负载:>2000kg
● 光栅尺分辨率:≤0.0001°
● 一级差分实现超高真空性能
● 两端安装法兰:CF法兰,螺纹孔
法兰直径 |
A |
B |
C |
D |
E |
质量(Kg) |
型号 | ||||||
毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | ||
203 | 8 | 338 | 13.31 | 288 | 11.34 | 104 | 4.09 | 102 | 4.02 | 90 | 3.54 | 29.2 | HDPRF150AP |
产品尺寸 Dimension Drawing
