产品概述 Product Overview

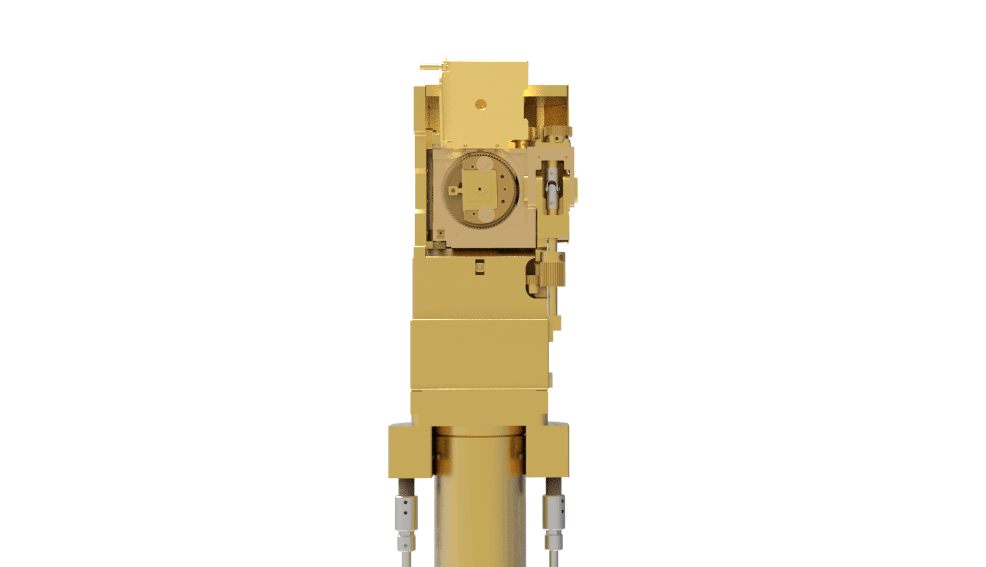

费勉仪器提供的6轴闭循环低温样品架可以实现样品位置以及姿态的精确控制,它主要由低温样品杆、温度控制系统、XYZ-R1位移台、马达控制系统四部分组成。整个样品架及位移台均使用无磁材料,可以在超高真空下使用。样品台可以在X、Y、Z方向大范围移动,并可实现绕三个轴的旋转运动(旋转角R1、俯仰角R2、面内旋转角R3)。其中,X/Y/Z/R1通过XYZ-R1位移台实现,R2和R3通过样品杆的齿轮传动结构实现。 马达控制软件可以与ScientaOmicron的分析器联动,实现automapping功能。


产品亮点 Highlights

● 运行成本低:采用风(水)冷式GM制冷机提供冷量
● 多自由度:可实现全马达6轴控制
● 操作便捷:即插即用,可长时间稳定运行
● 超低温:样品台最低稳定可达6K
● 精准控温:PID控温精度可达10mK
● 快速变温:从室温至6K,小于4小时
● 多种功能模块可选


相关配件 Options

● 样品停放台
● 双样品低温样品台
● 高温样品台(可选电子束加热)
● YAG台
● 样品浮动模块
● 自动映射模块
● 低温解理模块
● 四电极输运测量模块


技术规格 Mechanical Specifications

R1轴向旋转
360°(-180°,+ 180°)
R2俯仰角旋转
360°(-180°,+180°)
R3面内角旋转
240°(-120°,+ 120°)
X / Y行程
25mm(±12.5mm)
Z行程
最大650mm


降温曲线 Cooling Curves
